莱姆让电压测量更便捷
发表于:2018-10-09 15:24 分享至:


主要特点



  • 总体积37.4cm3

  • 1000 V DC,AC或脉冲电流的全隔离额定测量

  • 封装紧凑、轻便和耐用

  • 绝缘测试电压4.2kV

  • 满足轨道牵引应用的最新IRIS要求

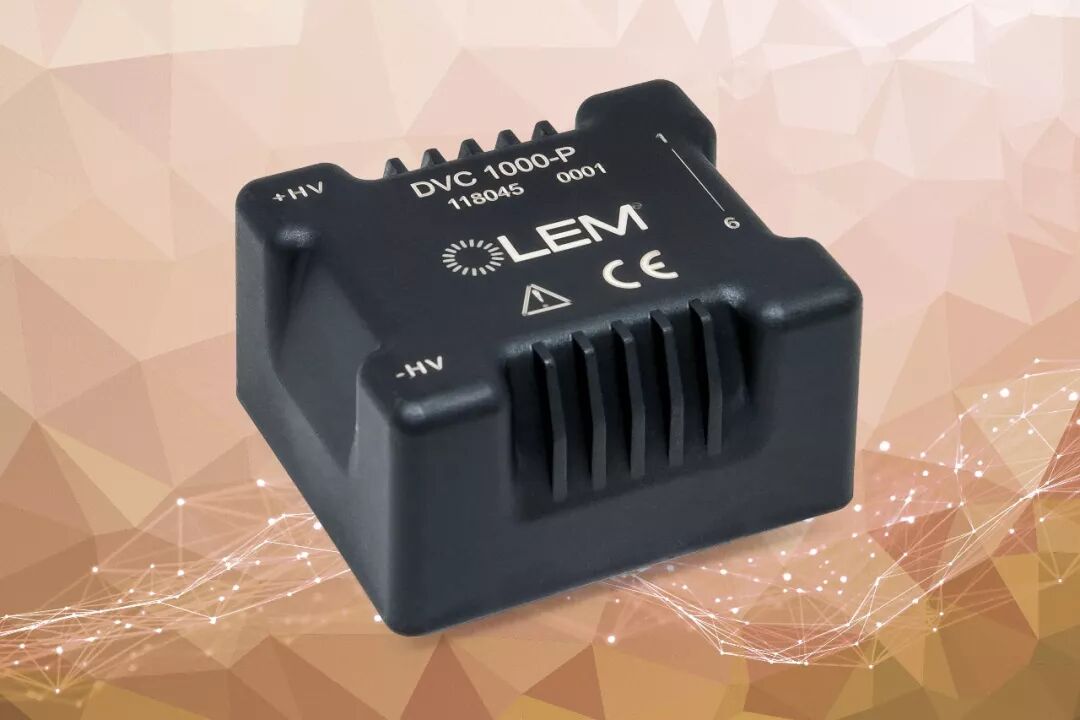

莱姆推出用于铁路和工业应用,实现额定电压绝缘测量的DVC 1000-P产品。此装置结合隔离放大技术,可测量1000VRMS的额定电压。安全隔离电压高达4.2kV,DVC1000-P传感器小巧紧凑,外形尺寸为37 x 43 x 23.5mm,安装在印刷电路板上的总体积仅为37.4cm3。通常采用电隔离技术,同等额定测量电压的传感器体积庞大,而DVC 1000-P体积明显变小。该传感器还具有较高的精度和温度稳定性。



莱姆开发的DVC1000-P完全遵循国际铁路行业标准(IRIS),为铁路行业机车车辆和变电站设计的工程师提供了一种全能新型传感器,同样适用于测量直流母线、逆变器的输出电压、4象限变流器的输入电压或蓄电池电压。DVC1000-P电压传感器的特性同时也适用于工业市场中小等级电压测量。



DVC 1000-P传感器测量电压时允许直接接到原边测量端,内部通过电阻网络和一些器件将信号馈送给隔离放大器。



隔离的信号经过补偿和调整,在传感器的副边输出一个电压信号,此电压信号精确地代表了原边电压。使用时,不需要添加额外的器件,只需与被测的电压相连即可。



在+25°C时,传感器的总精度为+/-1 %,在-40°C到+85°C的运行温度范围内,总精度达到了+/-1.5%,具有极高的温度稳定性。传感器的测量频带宽度为47 kHz(-3dB)。在供电电源低于+5 VDC 时,DVC 1000-P在无原边电压情况下仅消耗35mA电流。



该传感器小巧轻便,重量仅为22g,比市场上同等电压传感器轻了60%以上。除了满足IRIS要求,还遵循相应的国际安规标准。传感器还具有在90%的额定电压时10µs的快速响应时间。



DVC 1000-P由莱姆根据适用于铁路和工业的最新标准设计,采用了满足所有相关防火和防烟要求的材料,这是铁路应用中强制性的标准。传感器跟LEM 所有产品一样,带有CE标识,提供五年质保。

主要特点



  • 总体积37.4cm3

  • 1000 V DC,AC或脉冲电流的全隔离额定测量

  • 封装紧凑、轻便和耐用

  • 绝缘测试电压4.2kV

  • 满足轨道牵引应用的最新IRIS要求





莱姆推出用于铁路和工业应用,实现额定电压绝缘测量的DVC 1000-P产品。此装置结合隔离放大技术,可测量1000VRMS的额定电压。安全隔离电压高达4.2kV,DVC1000-P传感器小巧紧凑,外形尺寸为37 x 43 x 23.5mm,安装在印刷电路板上的总体积仅为37.4cm3。通常采用电隔离技术,同等额定测量电压的传感器体积庞大,而DVC 1000-P体积明显变小。该传感器还具有较高的精度和温度稳定性。



莱姆开发的DVC1000-P完全遵循国际铁路行业标准(IRIS),为铁路行业机车车辆和变电站设计的工程师提供了一种全能新型传感器,同样适用于测量直流母线、逆变器的输出电压、4象限变流器的输入电压或蓄电池电压。DVC1000-P电压传感器的特性同时也适用于工业市场中小等级电压测量。



DVC 1000-P传感器测量电压时允许直接接到原边测量端,内部通过电阻网络和一些器件将信号馈送给隔离放大器。



隔离的信号经过补偿和调整,在传感器的副边输出一个电压信号,此电压信号精确地代表了原边电压。使用时,不需要添加额外的器件,只需与被测的电压相连即可。



在+25°C时,传感器的总精度为+/-1 %,在-40°C到+85°C的运行温度范围内,总精度达到了+/-1.5%,具有极高的温度稳定性。传感器的测量频带宽度为47 kHz(-3dB)。在供电电源低于+5 VDC 时,DVC 1000-P在无原边电压情况下仅消耗35mA电流。



该传感器小巧轻便,重量仅为22g,比市场上同等电压传感器轻了60%以上。除了满足IRIS要求,还遵循相应的国际安规标准。传感器还具有在90%的额定电压时10µs的快速响应时间。



DVC 1000-P由莱姆根据适用于铁路和工业的最新标准设计,采用了满足所有相关防火和防烟要求的材料,这是铁路应用中强制性的标准。传感器跟LEM 所有产品一样,带有CE标识,提供五年质保。
